Retrofit / Smart GridSob consulta

Retrofit / Smart Grid.Troque o sistema sem desligar o prédio.

Cotar esta solução→Ver produtos da solução↓

−60%

consumo energético vs. convencionais

4–18

meses de payback estimado

100%

redundância distribuída

horas de parada

−60%

consumo energético vs. convencionais

4–18

meses de payback estimado

100%

redundância distribuída

horas de parada

−60%

consumo energético vs. convencionais

4–18

meses de payback estimado

100%

redundância distribuída

horas de parada

−60%

consumo energético vs. convencionais

4–18

meses de payback estimado

100%

redundância distribuída

horas de parada

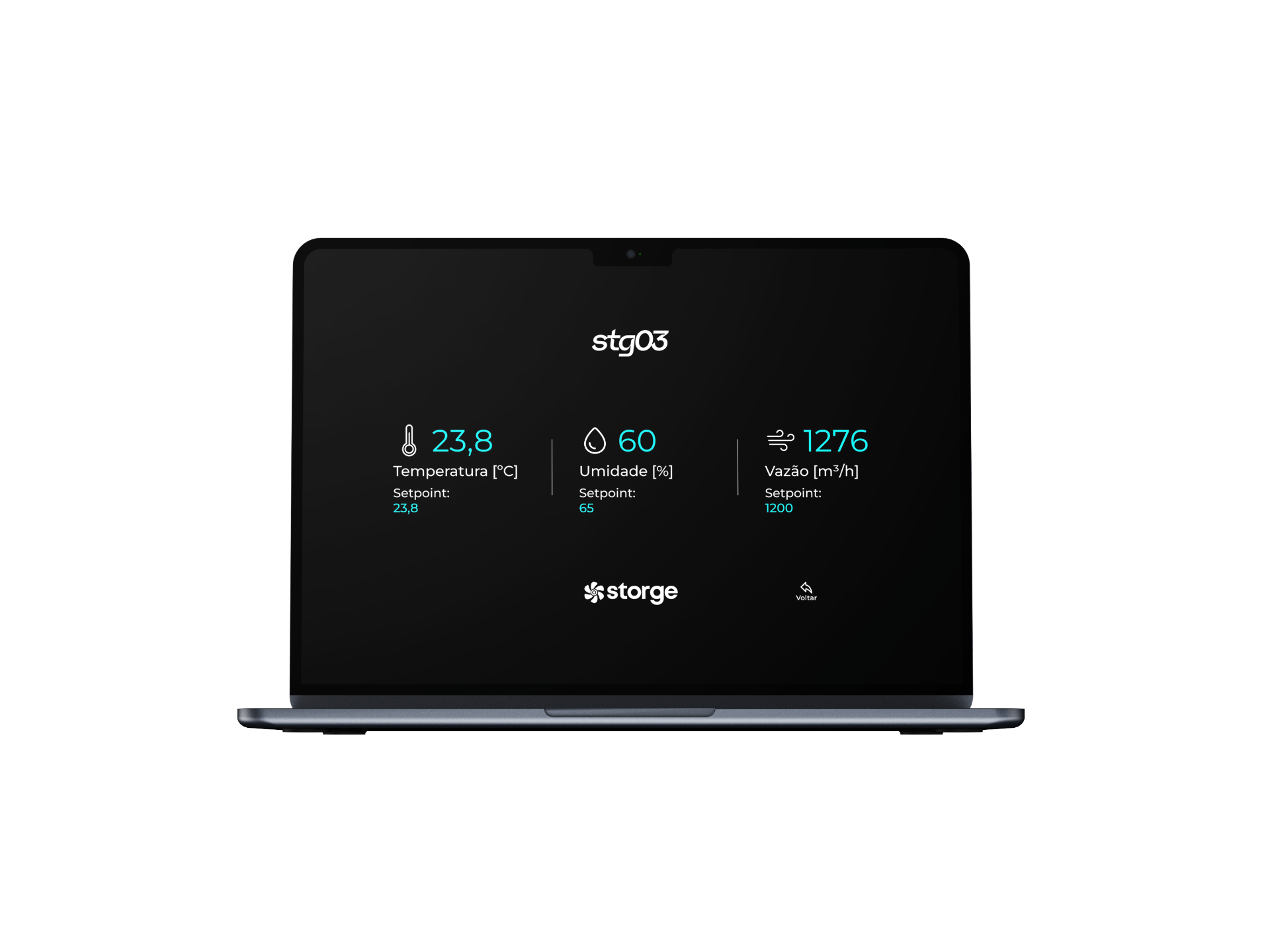

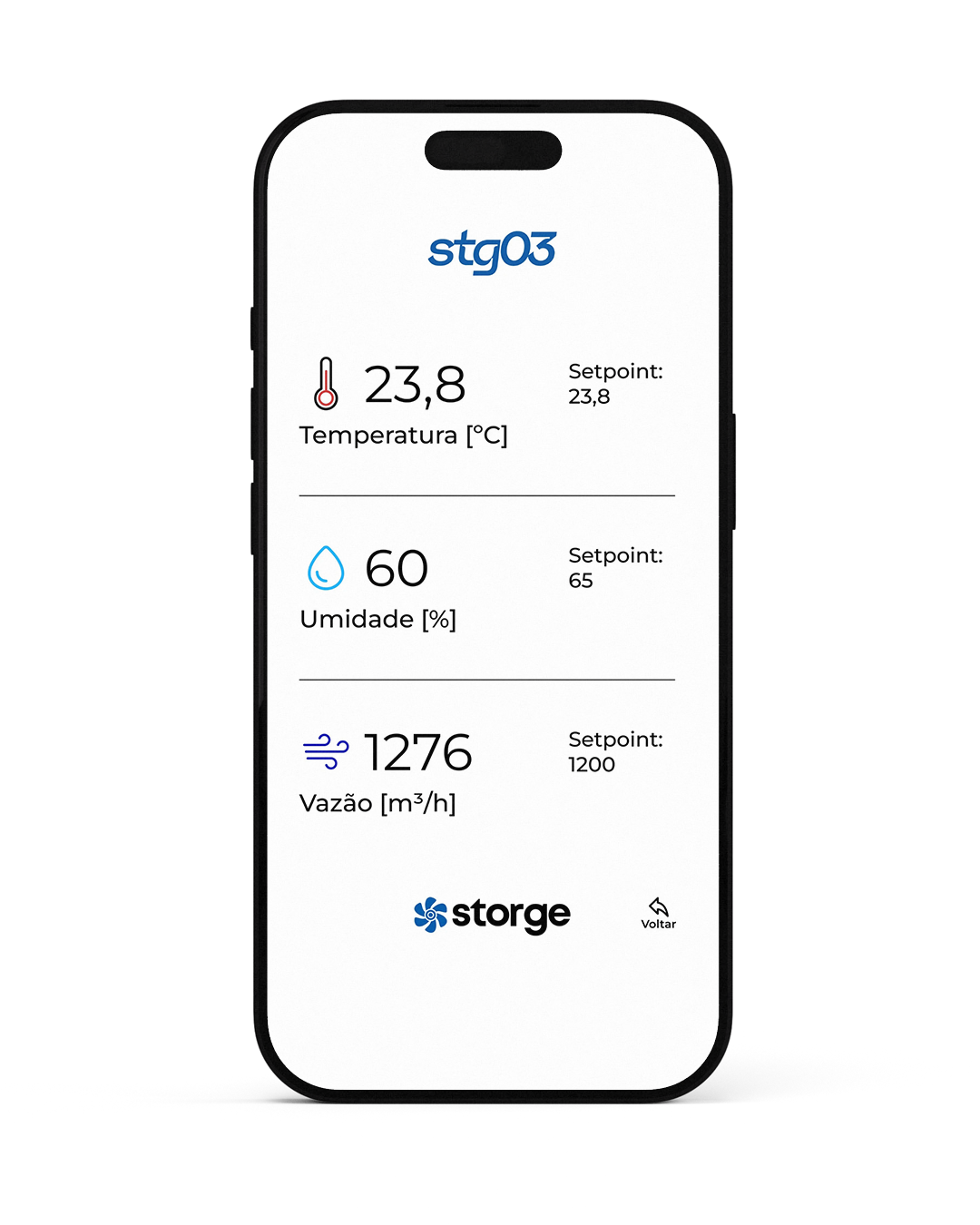

Comunicação wirelessInterface webModbus RTU/TCPAutomação StorageMotores AC e EC

O que é o retrofit com fan grid inteligente (SmartGrid).

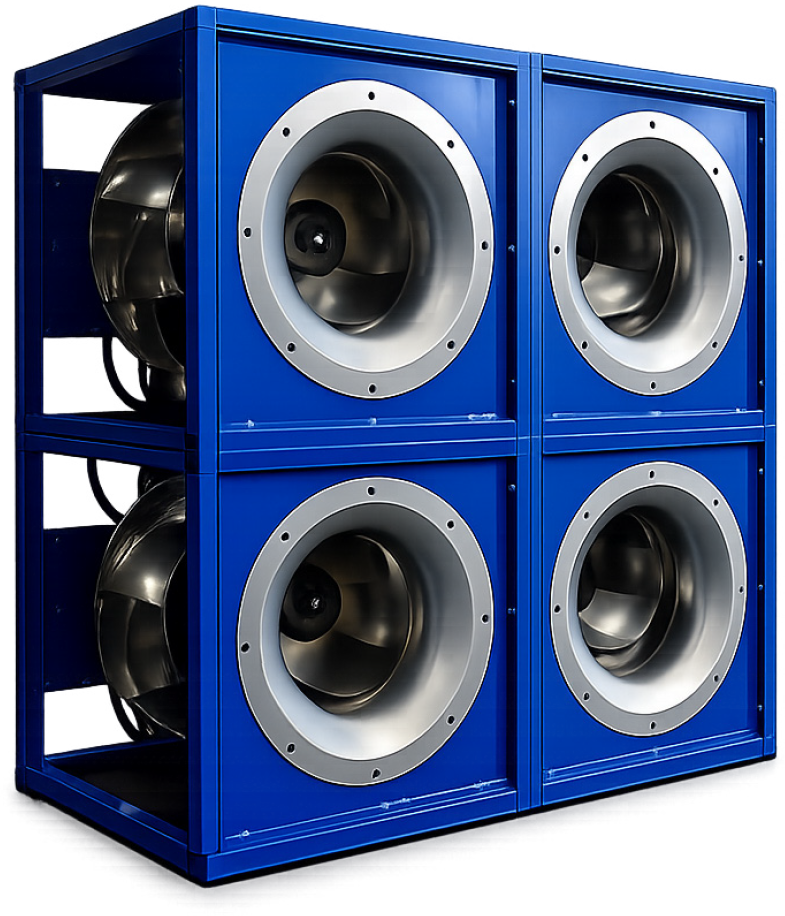

Solução baseada em múltiplos ventiladores centrífugos Plenum Fan (BL-PF) de alta eficiência, organizados em estrutura modular autoportante e operando de forma sincronizada. No lugar de um único ventilador de grande porte, o SmartGrid distribui a operação entre vários módulos controlados pelo controlador central STG, com sensores de pressão diferencial e comunicação wireless nativa — modernização estratégica sem substituir toda a infraestrutura.

Onde a engenharia encontra o edifício

Projetada para situações reais em que ventilação deixa de ser conforto e passa a ser segurança operacional.

Retrofit de AHUs em edifícios comerciais
Hospitais e laboratórios
Shoppings e centros de convenções
Data centers
Plantas industriais
Ambientes com alta exigência de confiabilidade

100%

redundância distribuída

Por que é importante

Sistemas HVAC antigos com ventilador único, correia e polia têm baixa eficiência, alto custo de manutenção e ponto único de falha — quando o motor para, o prédio inteiro para. Trocar o sistema inteiro custa caro e exige obra. O fan grid moderniza o existente, elimina a parada de operação e devolve ROI em conta de luz.

Sintomas que somem com a especificação correta

Cada item é uma falha recorrente em projetos que tratam ventilação como item secundário.

Ponto único de falha em ventiladores convencionais
Manutenção recorrente de correias, polias e lubrificação
Queda de vazão silenciosa conforme filtros saturam
Picos de corrente na partida que estressam a rede elétrica
Obra civil pesada para substituir um único ventilador de grande porte

Por que escolher o SmartGrid Blauberg.

Ao invés de substituir todo o sistema HVAC, o fan grid permite uma modernização estratégica, com ganhos imediatos em eficiência e confiabilidade.

É a forma mais inteligente de atualizar sistemas existentes, reduzindo custos e elevando o padrão operacional.

−40% energia+99% uptimeSem parada de obra

Retrofit / Smart Grid

01 02 03 04 05

Smart Grid vs. polia e correia

O que muda quando você para de depender de correia e polia.

Cinco mudanças concretas que o acionamento direto e a arquitetura modular trazem para a sua operação.

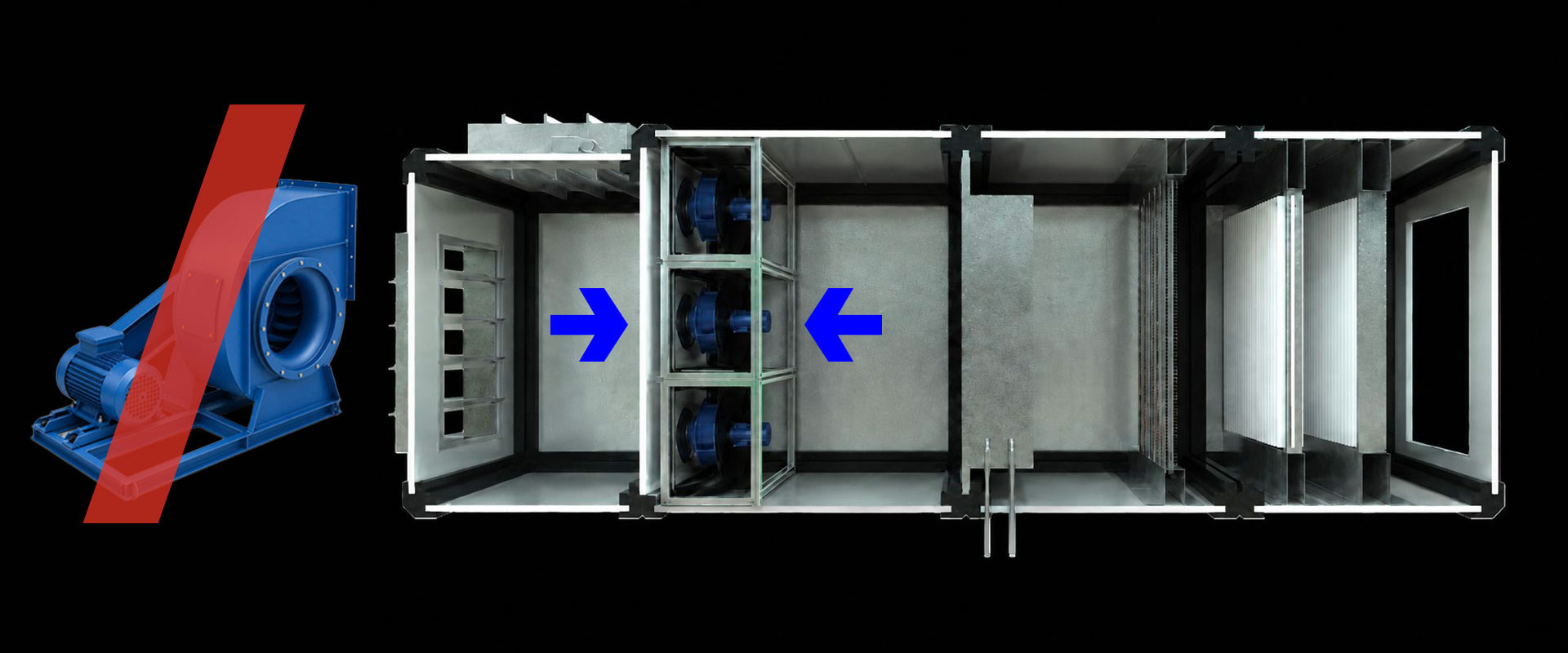

Comparativo visual: ventilador convencional com polia e correia (cancelado) versus arquitetura Smart Grid com múltiplos módulos EC em paralelo — FIG. — Arquitetura distribuída substitui o conjunto polia + correia

01
Manutenção próxima de zero
Sem correias, polias ou lubrificação com graxa. O acionamento é direto, sem peças de desgaste — intervenções caem a quase zero e cortam custos operacionais recorrentes.
02
Redundância total
Em um ventilador convencional, uma pane para tudo. No Smart Grid a operação é distribuída entre módulos: se um para, os demais continuam e o sistema segue ativo.
03
Maior eficiência energética
Motores EC operam com altíssima eficiência em qualquer rotação. Partidas suaves, sem picos de corrente, protegendo a rede elétrica da edificação.
04
Vazão de ar constante
Monitora a pressão diferencial em tempo real e ajusta a rotação automaticamente — vazão estável mesmo com filtros saturando.
05
Instalação modular
Estrutura autoportante com engate rápido e conexão elétrica em daisy chain reduz drasticamente o tempo de obra, sem grandes intervenções civis.

Produtos da solução

Linha completa para retrofit / smart grid.

Cada produto é especificado por engenharia conforme vazão, pressão, regime de operação e projeto. Receba modelo, curva e ficha técnica.

Retrofit / Smart Grid

PF

Plenum Fans aplicados em sistemas de ventilação e retrofit de AHUs, com configuração conforme vazão, pressão e necessidade do projeto.

SKU: BLB-0301

Diâmetros: 400 / 560 / 630 mm
Vazão: Até 22.200 m³/h
Nível de ruído: 83–96 dBA
Velocidades: EC (0–10 V — PF400) ou AC (ON/OFF)
Tensão: 220–380 V — monofásico/trifásico

Deslize para ver specs

Diâmetros: 400 / 560 / 630 mm
Vazão: Até 22.200 m³/h
Nível de ruído: 83–96 dBA
Velocidades: EC (0–10 V — PF400) ou AC (ON/OFF)
Tensão: 220–380 V — monofásico/trifásico

Ver produto

Retrofit / Smart Grid

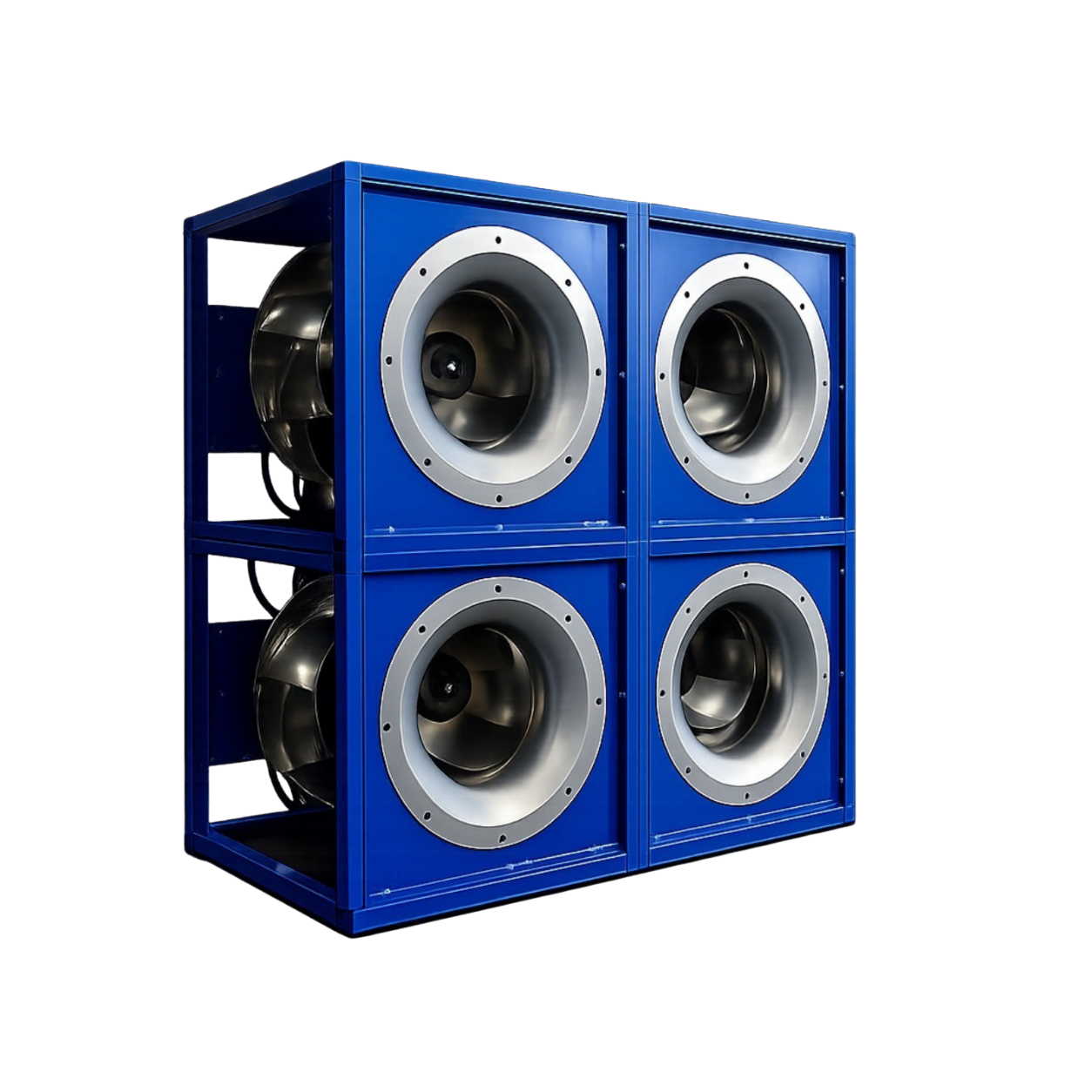

SmartGrid Blauberg (fan grid)

Múltiplos Plenum Fans operando em conjunto no lugar de um ventilador único: redundância nativa, operação parcial em caso de falha, manutenção facilitada e redução de consumo. Ideal para retrofit de AHUs em shopping, hospital, data center e indústria.

SKU: BLB-0302

Modelo: N+1 nativo
Capacidade: controle wireless

Deslize para ver specs

Modelo: N+1 nativo
Capacidade: controle wireless

Ver datasheet

Retrofit / Smart Grid

AHU

Controlador dedicado para unidades de tratamento de ar: controla vazão, lê pressão diferencial, comanda ventiladores, integra periféricos, sinaliza falhas e opera uma AHU completa de ponta a ponta.

SKU: BLB-0303

Tipo: Controlador para AHU
Aplicação: Unidades de tratamento de ar
Integração: Linha STG / motores EC
Montagem: Industrial — engates

Deslize para ver specs

Tipo: Controlador para AHU
Aplicação: Unidades de tratamento de ar
Integração: Linha STG / motores EC
Montagem: Industrial — engates

Ver produto

Retrofit / Smart Grid

DRV

Acionador wireless STG-DRV que elimina o cabeamento de controle dedicado — retrofit anda em dias, não em semanas, e libera a infra elétrica antiga sem refazer eletroduto.

SKU: BLB-0304

Aplicação: Acoplado no ventilador
Controle: ON/OFF e 0–10 V
Acionamento: Sem fio
Tipo: Industrial

Deslize para ver specs

Aplicação: Acoplado no ventilador
Controle: ON/OFF e 0–10 V
Acionamento: Sem fio
Tipo: Industrial

Ver produto

Retrofit / Smart Grid

Quadro Elétrico

Cada quadro é projetado e fabricado sob medida para o retrofit — integra inversores, automação e proteção conforme o sistema existente, sem refazer infraestrutura.

SKU: BLB-0305

Fabricação: Sob medida, conforme demanda do projeto
Aplicação: Comando e proteção de sistemas de ventilação
Componentes: Inversores, partidas, proteção e automação STG
Entrega: Engenharia, montagem e testes inclusos

Deslize para ver specs

Fabricação: Sob medida, conforme demanda do projeto
Aplicação: Comando e proteção de sistemas de ventilação
Componentes: Inversores, partidas, proteção e automação STG
Entrega: Engenharia, montagem e testes inclusos

Consultar especialista

Aplicações típicas desta solução

ShoppingsData centersHospitais 24/7Plantas industriaisEdifícios corporativosAeroportosShoppingsData centersHospitais 24/7Plantas industriaisEdifícios corporativosAeroportos

Por que esta solução

Resultado medido em planilha, vistoria e operação.

Obra sem janela de parada

Unidades novas entram em operação antes das velhas saírem. Hospital, shopping ou data center seguem operando durante o retrofit.

Redundância nativa

Operação distribuída entre múltiplos módulos: se um ventilador parar, os demais continuam funcionando e o sistema segue ativo, sem ponto único de falha.

Payback 4 a 18 meses

Payback estimado entre 4 e 18 meses, conforme aplicação, regime de operação e consumo atual. EC + modulação por pressão real entrega até 60% de redução do consumo energético frente a ventiladores convencionais.

Plug no BMS existente

Integração com os principais BMS de mercado via Modbus RTU/TCP. Engenharia entrega tabela de pontos e apoio no comissionamento.

Pronto para especificar

Receba a proposta técnica desta solução em 24h.

Cotar Retrofit / Smart Grid Ver as 5 soluções
